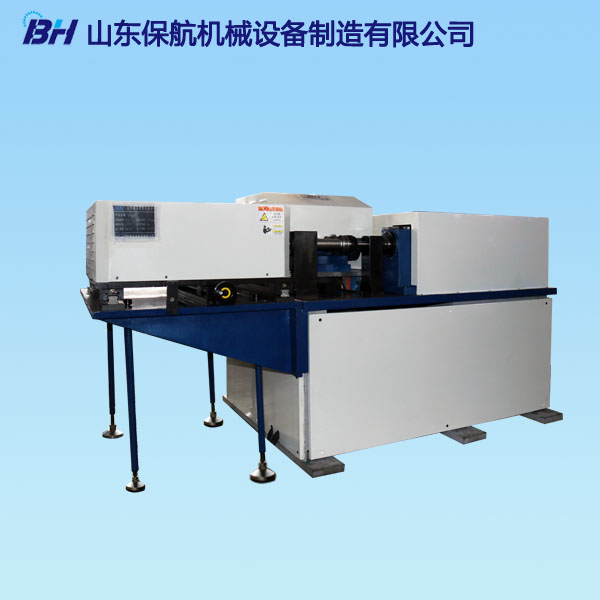

該試驗機主體結構為機電分離式結構，主機的左側為計算機控制顯示部分，右側為主機部分，整機結構大方，操作方便；具體以實物為準。
MGL-1絲杠螺母疲勞試驗臺，模擬絲杠-螺母接觸運動方式，可同時加載軸向試驗力、徑向試驗力，大小可調、可控；絲杠、螺母試樣轉速可分別實現無級可調、可控；潤滑狀態可試驗干摩擦、噴油潤滑等，模擬上述試驗條件，來評定絲杠、螺母的摩擦系數、磨損量、疲勞性能等綜合摩擦磨損性能。本試驗機還可做各種金屬材料在滾動以及滾滑復合摩擦狀態下的耐磨性能試驗。本試驗機可實現材料的高溫加熱、干摩擦、油潤滑摩擦，可自動控制試驗力，試驗時間及轉速，實時測量試樣與陪試樣間的溫度、摩擦力及摩擦系數等綜合摩擦磨損性能。可動態監測摩擦副的摩擦力、試驗力及其溫度狀況，并實時繪制各參數曲線，設有主要參數超預警停機或報警保護。
1、試驗機試驗力加載分為軸向加載與徑向加載兩種，方式均采用絲杠、彈簧加載，步進電機帶動絲杠、螺母旋轉，實現自動控制，加載平穩，精度高且可實現實時控制；
2、加載裝置安裝在直線導軌上面，加載平穩可靠，并可保證試樣精確接觸；
3、試驗機轉速采用進口交流伺服電機及彈性膜片聯軸器連接傳動至主軸，傳動精度高，平穩可靠；
4、控制系統界面提供試驗力、轉速、溫度、摩擦力和時間等參數的控制，同時顯示摩擦系數等相關參數；
5、時間、轉數、摩擦力均設報警保護，并設急停按鍵；
6、采用外置式微機控制，對所控參數及試驗歷程進行監控，實時采集、處理、分析，儲存、記錄相關數據；
7、摩擦扭矩測量采用動態扭矩傳感器，該傳感器串聯于主軸系統內，測量精度高，穩定、精確、可靠。
三、主要技術指標
序號 | 項目名稱 | 技術指標 |
1 | 產品型號 | MGL-1 |
2 | 試驗載荷 | 10～1000N |
3 | 絲桿試驗轉速 | 1～1500r/min，無級可調 |
4 | 絲桿螺母試樣轉速 | 1～1500r/min，無級可調 |
5 | 兩試樣轉速精度 | ±1r/min |
6 | 摩擦扭矩測量 | 0-30N.m |
7 | 摩擦扭矩測量精度 | ±1％ |
8 | 連續工作時間 | 0-99999999s |
9 | 設備震動 | ≤50dB |
10 | 主機功率 | 12kw |
11 | 試驗中心距 | 50-100mm無級可調 |
12 | 使用嵌入式工業控制計算機，實現對整機和實驗過程的全程控制，實時顯示各種參數，自動記錄摩擦力-時間曲線和溫度-時間曲線。 |
四、試驗機的環境與工作條件：
? 在室溫10℃～35℃范圍內；
? 相對濕度不大于80%；
? 在穩固的基礎上正確安裝；
? 在周圍無振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中；
? 電源電壓的波動范圍不應超過額定電壓的
10%。
